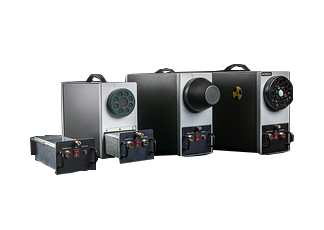

Установка НОРКА поставляется в четырех основных спецификациях (Норка-Макси Д, Норка-ХL, Норка-120, Норка-160), однако данные спецификации могут быть изменены по желанию заказчика.
Норка очень удобна и проста в эксплуатации, быстро переводится в рабочее состояние. От оператора
не требуются специальные знания в области рентгеновского контроля для работы с комплексом. Используемые в комплексах микрофокусные излучатели позволяют выявлять в контролируемых объектах включения с очень тонкой структурой (например, проводники толщиной 15-25 мкм, детали детонаторов
и т.д.).
Использован модульный принцип построения. В состав комплекта могут входить различные излучатели, преобразователи и блоки управления. По желанию заказчика можно подобрать конфигурацию системы, наилучшим образом отвечающую его требованиям.
Основным преимуществами микрофокусных излучателей по сравнению с импульсными (используемыми
в системах типа "Шмель", "Vidisco", "Inspector", Арина ) и сильноточными аппаратами является возможность получения изображений отдельных областей контролируемого объекта с большим геометрическим увеличением (4..12раз). Данные излучатели позволяют плавно регулировать высокое напряжение для достижения наилучшей выявляемости посторонних включений при контроле объектов разной толщины (что невозможно при использовании импульсных аппаратов с фиксированной энергией излучения).
Несмотря на небольшую выходную мощность излучения (8Вт для РИ-100М и 30Вт для РИ-150М), максимальная толщина объекта контроля составляет для указанных излучателей 40 и 70мм соответственно. Ресурс рентгеновской трубки составляет 300час., что позволяет сделать не менее 150000 снимков. Конструкция излучателя позволяет производить замену рентгеновской трубки без применения специального вакуумного оборудования. В излучателях могут использоваться трубки с торцевым, панорамным и боковым выходом пучка излучения.
Установка может комплектоваться различными блоками управления (БУ-4или БУ-5), отличающимися размерами монитора и емкостью памяти изображений. БУ-4 и БУ-5 имеют 12" и 15" TFT-дисплеи, соответственно , компактные размерыи большую емкость памяти, позволяющую хранить до 30000 изображений со звуковыми комментариями.
Установка комплектуется сменным блоком телекамеры, который может стыковаться с любым из трех преобразователей ( 250х190 мм, 300х400мм и 410х550 мм). Применение конкретного преобразователя обусловлено габаритами контролируемого объекта и требуемым пространственным разрешением.
В комплект поставки могут входить один, два либо несколько преобразователей.
Характеристики:
| ИЗЛУЧАТЕЛЬ | РИ-100МН | РИ-150МН | РИ-120 | РИ-160 |
|---|---|---|---|---|
| Режим работы рентгеновского аппарата | Непрерывный с длительностью экспозиций от 8 до 25 сек. | |||
| Максимальное анодное напряжение, кВ | 100 | 150 | 120 | 160 |
| Размер фокусного пятна, мкм | 40 | 80 | 600 | 800 |
| Минимальный диаметр, выявляемой медной проволоки, мкм | 30 | 40 | 60 | 80 |
| Проникающая способность по AI/Fe*, мм | 40/12 | 80/20 | ?/? | 140/40 |
| ПРЕОБРАЗОВАТЕЛЬ РЕНТГЕНОТЕЛЕВИЗИОННЫЙ | ||||
| Блок телекамеры | СКБ-3Д 1280х1024, 12 бит | |||
| Конвертер, поле обследования, мм | "ПР-4" - 190х250 | |||
| "ПР-5" - 300х400 (стандарт) | ||||
| "ПР-6" - 410х550 | ||||
| БЛОКИ УПРАВЛЕНИЯ | "БУ-4" | "БУ-5" | ||
| Размер экрана | 12" | 15" | ||
| Объем памяти | 30 000 | 30 000 | ||
| Ресурс батареи | 2 часа, до 60 снимков | |||
| Производительность контроля | 2 часа, до 60 снимков | |||
| Диапазон рабочих температур | -20 +50°С | |||
| Допустимая влажность | 90% (35° C) | |||
| Масса установки, кг** | 19,8 | |||
* - дефетоскопическая чувствительность 5%;
** - РИ-100МН,БУ-4,СКБ-3Д и ПР-5
Комплектация:
- рентгеновский излучатель - РИ (для комплектаций: Макси Д - РИ-100МН, XL - HB-150МН, 120 - РИ-120МН, 160 - РИ-160МН);
- блок управления, обработки и отображения - БУ (БУ-4);
- сменные преобразователи - ПРБ (ПР-5);
- сменный камерный блок - СКБ (СКБ-3Д);
- сетевой блок питания (85- 240 В);
- аккумуляторный блок питания в комплекте с зарядным устройством (для комплектаций: Макси Д - БАП-1/ЗУ, для остальных - БАП-2/3ЗУ);
- паспорт и инструкция по эксплуатации;
- программное обеспечение;
- транспортные сумки (2 шт).
